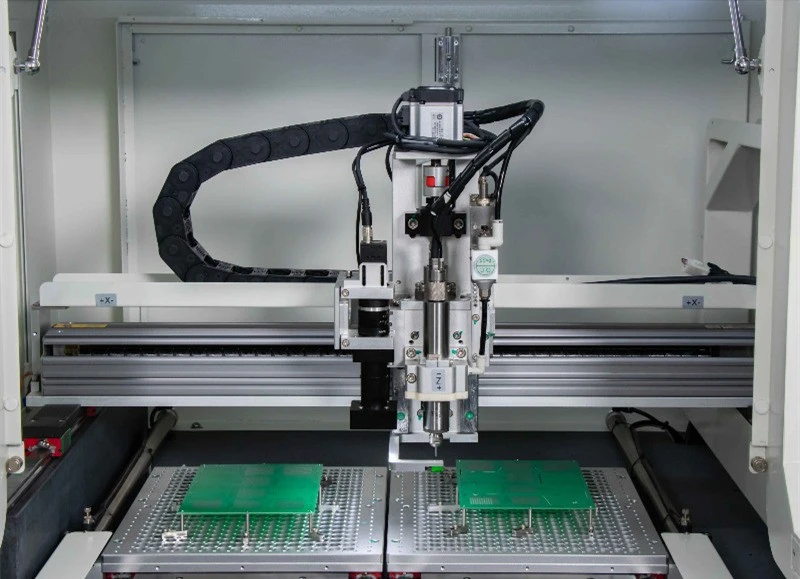

Inline PCB Board Skärmaskin
Ensidig arbetsstorlek: 300mm×350mm
Fyraxlig servodrift: X, Y1, Y2, Z
XY AC Servohastighet: 0-1000mm/sek
Z AC Servohastighet: 0-800mm/sek
XY repeterbarhetsnoggrannhet: ± 0,02 mm
produkt introduktion
Specifikationsparameter
|
1. Ensidig arbetsstorlek |
300mm×350mm |
|
2. Fyraxlig servodrift |
X, Y1, Y2, Z |
|
3. XY AC Servo hastighet |
0-1000mm/sek |
|
4. Z AC Servohastighet |
0-800mm/sek |
|
5. XY-repeterbarhetsnoggrannhet |
± 0,02 mm |
|
6. Skärnoggrannhet |
± 0,05 mm |
|
7. CCD-kamerakalibreringsnoggrannhet |
± 0,01 mm |
|
8. Plattspänningsvärde |
Under 300u ε |
|
9. NSK spindelhastighet i Japan |
Max 60 000 rpm |
|
10. Verktygsdiameter |
{{0}}.8-3.0 mm |
|
11. PCB-skiva skärtjocklek |
{{0}.2mm-6.0mm |
|
12. Dammuppsamlareffekt |
3HP (alternativ 5HP) |
|
13. Storlek för dammuppsamlingsskåp |
640 mm×785 mm×1760 mm (D×B×H) |
|
14. Maskinstorlek |
1075 mm×1430 mm×1460 mm (D×B×H) |
|
15. Vikt på värd och dammuppsamlare |
800 kg |
Produktegenskaper
Den helautomatiska PCB-delaren använder en höghastighets NSK-spindel för att skära och klyva brädor, vilket kraftigt minskar skärspänningen, hög precision, låg tröghet och snabb respons.
Installera gallersäkerhetsanordningar i PCB-plocknings- och -placeringsområdet på arbetsbänken med dubbla Y-axlar för att undvika manuella fel och uppfylla allmänna säkerhetskrav.
Fönsterhanteringsgränssnittet är vänligt för att växla mellan kinesiska och engelska, med ett grafiskt fönstergränssnitt. Redigeringsprogrammet är enkelt och kan snabbt slutföra flerpunktsprogram.
Programanvändare har flera lager av hanteringsbehörigheter för att förhindra felaktig användning och andra beteenden.
Dammsugaren under den helautomatiska PCB-delaren antar en förseglad design, och sugporten antar en 45 graders sned vinkel för att minska virvelfenomenet av damm som genereras inuti.
Den övre vakuumsugstrukturen (tillval) använder en elektrostatisk borste för att täta skärpunkten, självständigt dammsugande för en enda skärpunkt, vilket avsevärt förbättrar vakuumsugeffekten.
Fräsdetekteringssystemet använder fotoelektriska sensorer för att övervaka fräsens status i realtid, vilket effektivt förhindrar fenomen som fortsatt drift efter skärning.
Programvaran ställer in frässegmenteringsfunktionen, kompenserar automatiskt för skärning, förlänger fräsens livslängd och minskar kostnaderna.
Klassificering och fördelar med maskinens roll
Beroende på materialet i splittern kan den delas in i tre kategorier: PCB splitter, FPC splitter och aluminium substrat splitter. Beroende på de olika sätten att separera brädet kan den delas in i: skivsepareringsmaskin av knivtyp, skivsepareringsmaskin av stämplingstyp, separeringsmaskin för fräsbräde, laserskärningsmaskin, borrningsmaskin.
De främsta fördelarna med splittern är att förbättra produktionseffektiviteten, förbättra produktkvaliteten, minska tillverkningskostnaderna, förbättra produktens noggrannhet och förbättra säkerheten. Automatiseringen av splitterutrustningen kan uppnå kontinuerlig produktion och låg felfrekvens, kort produktionstid, hög produktionseffektivitet, istället för manuellt arbete i det tidiga skedet, vilket kraftigt förbättrar den faktiska produktionseffektiviteten.
Tillverkare av klyvmaskin
Automationskontrollsystem kan göra maskinens ställdon, i enlighet med kraven i programmeringsdesignen för att slutföra operationen, effektivt förhindra påverkan av mänskliga subjektiva faktorer, så att efter driften av produktkvaliteten är konsekvent, för att minska felet produkthastigheten samt förlusten.
Automatiserad produktion av ombordstigningsmaskinens takt är mycket kort, snabb ombordstigningshastighet, kan avsevärt förbättra brädets effektivitet, medan ombordstigningsmaskinen också kan köras kontinuerligt, vilket i massproduktionsförhållanden kan avsevärt minska tillverkningskostnaderna.
Maskinen använder en mängd högprecisionsstyrning, positionering, matning, justering, testning, visionsystem eller komponenter, vilket kan säkerställa hög precision av produktmontering och produktion.
Avskiljningsmaskin antar automatisk lastnings- och lossningsmekanism, drift av linjekroppstyp, transportcykel, för att samtidigt förbättra produktionseffektiviteten, men har också en automatisk trasig kniv och andra onormala uppmaningar, från källan för att effektivt undvika arbetsskador och feldrift, säker och effektiv produktion och mer förbättra effektiviteten.
Kvalitetssäkring och kundservice
- Övergripande utrustning Garantiperiod på ett år, om det finns ett kvalitetsproblem utan kostnad för att tillhandahålla underhåll och utbyte efter försäljning.
- Eftermarknadsservicepersonal är ledande professionell och teknisk personal inom företaget, efter företagets formella utbildning, undersökning och kvalifikationer innan de arbetar ensam. Eftermarknadsavdelningen får meddelande om utrustningsfel, såsom utrustning kan inte fungera normalt, inom 24 timmar för att ge ett svar.
– Vår eftermarknadspersonal har jour 24 timmar om dygnet, oavsett lördag och söndag och helgdagar.
